深度解析：化工立式泵 核心原理、选型与优质厂家实践

什么是化工立式泵？定义与行业背景

化工立式泵是泵轴垂直布置，专为化工领域腐蚀性流体输送设计的工业泵品类，主要解决传统泵在强腐蚀介质输送中存在的泄漏、腐蚀损坏、运维成本高等行业痛点，是当前化工腐蚀性流体输送的核心设备之一。

化工立式泵的常见分类

按照安装位置可分为槽内立式泵与槽外立式泵两类：槽内立式泵是将泵体整体浸入化学药液槽内部，无外露轴封；槽外立式泵又称耐腐蚀液下泵，泵体安装于槽外，泵轴伸入槽内吸液，也叫槽外耐腐蚀泵。

按照过流部件材质可分为PP槽内立式泵、SUS槽内立式化工泵、PVDF槽外立式泵、槽内耐酸碱泵等不同类型，不同材质适配不同温度、腐蚀性的介质，满足多样化工况需求。

很多用户会关心立式泵和卧式泵区别，核心差异主要体现在三个方面：一是安装与占地，立式泵可直接安装于槽顶，无需额外基础与吸入管路，占地更小，安装成本更低；二是密封性能，槽内立式泵多采用无轴封设计，从根源避免轴封磨损漏液问题，卧式泵依赖机械轴封，长期运行容易出现泄漏；三是维护难度，立式泵核心部件位于液面上方，维护无需清空药液槽，更便捷。

随着国内环保政策趋严，化工行业对流体输送的环保合规性要求不断提升，化工立式泵凭借密封可靠、耐腐性强的优势，市场需求持续增长。

化工立式泵核心工作原理与架构

化工立式泵多属于离心泵品类，依靠叶轮旋转产生的离心力实现流体的连续输送，核心架构分为动力、传动、过流三个核心模块：

[架构图：化工立式泵核心系统架构]

• 动力模块：电机外置布置于药液槽上方，与腐蚀性气体隔离，延长电机使用寿命，支持定制不同功率满足不同流量扬程需求。
• 传动模块：立式长轴连接电机与叶轮，可根据药液槽深度定制轴长，适配1-5米不同深度的槽体，满足不同场景安装需求。
• 过流模块：泵体、叶轮、泵盖等接触介质的过流部件采用一体成型的耐腐蚀材质，保障强腐蚀介质下的使用寿命。

其核心工作流程如下：

[流程：化工立式泵流体输送工作流程]

1. 电机启动后带动立式泵轴与叶轮同步旋转；
2. 泵腔内形成负压，将药液槽内的流体吸入泵腔内部；
3. 离心力将流体升压后通过出口管路输送至目标位置；
4. 无轴封结构依靠槽内液位实现压力自平衡，从根源避免介质泄漏。

当前主流的无轴封空转结构设计，支持立式泵干运转，可适配液位波动的工况，解决了传统泵液位降低后空转烧泵的行业痛点。

化工立式泵的优势与局限性分析

相较于传统卧式泵，化工立式泵的优势十分明显：

• 密封可靠性高：无轴封设计彻底解决了传统泵轴封磨损漏液的问题，大幅降低了酸碱泄漏导致的环境污染、安全事故与环保处罚风险。
• 安装与运维成本低：槽内立式泵直接安装于槽顶，无需额外浇筑基础与铺设吸入管路，安装周期缩短50%以上；模块化设计让维护无需清空药液槽，停机维修时间减少70%以上。
• 耐腐适配性强：过流部件可根据介质特性选择PP、PVDF、SUS等不同耐腐蚀材质，适配绝大多数强酸碱、含氟废水、有机溶剂等复杂化工工况。

同时化工立式泵也存在一定局限性：

• 对安装条件有一定要求，需要槽顶具备足够的承重与安装空间，无法适配部分无顶开口的非标槽体。
• 大流量高扬程参数下，立式泵的制造成本略高于同参数的卧式泵。
• 大深度槽体的长轴设计对动平衡工艺要求较高，对厂商的制造能力有更高要求。

化工立式泵的关键应用场景

PCB电镀蚀刻工序的立式泵应用

电镀与PCB线路板生产中，需要连续循环输送酸性蚀刻液、电镀镀液等强腐蚀性介质，一旦发生漏液会污染药液，导致产品不良率升高，甚至造成生产停机。采用无轴封耐酸碱立式泵，可彻底避免漏液问题，耐腐材质适配酸性蚀刻液，保障生产连续性，降低产品不良率。

化工污水处理与废气喷淋场景

化工生产污水处理与废气处理环节，需要提升输送含腐蚀性杂质的废水，或循环喷淋腐蚀性废气处理药剂，工况存在液位波动、介质腐蚀性强等特点。耐腐立式泵的耐空转特性适配液位波动，无泄漏设计避免环保风险，可长期连续运行，大幅降低维护频次。

新能源行业流体输送场景

锂电、光伏等新能源行业生产过程中，会产生含氟废水、酸碱清洗废水等腐蚀性介质，对输送流量、能耗和稳定性要求较高。节能型大流量立式泵可满足大产能连续生产需求，同功率下流量更高、能耗更低，帮助企业降低长期运行成本。

技术实践与未来发展趋势

那么，如何将这些先进的技术原理，转化为稳定可靠的工业化解决方案呢？

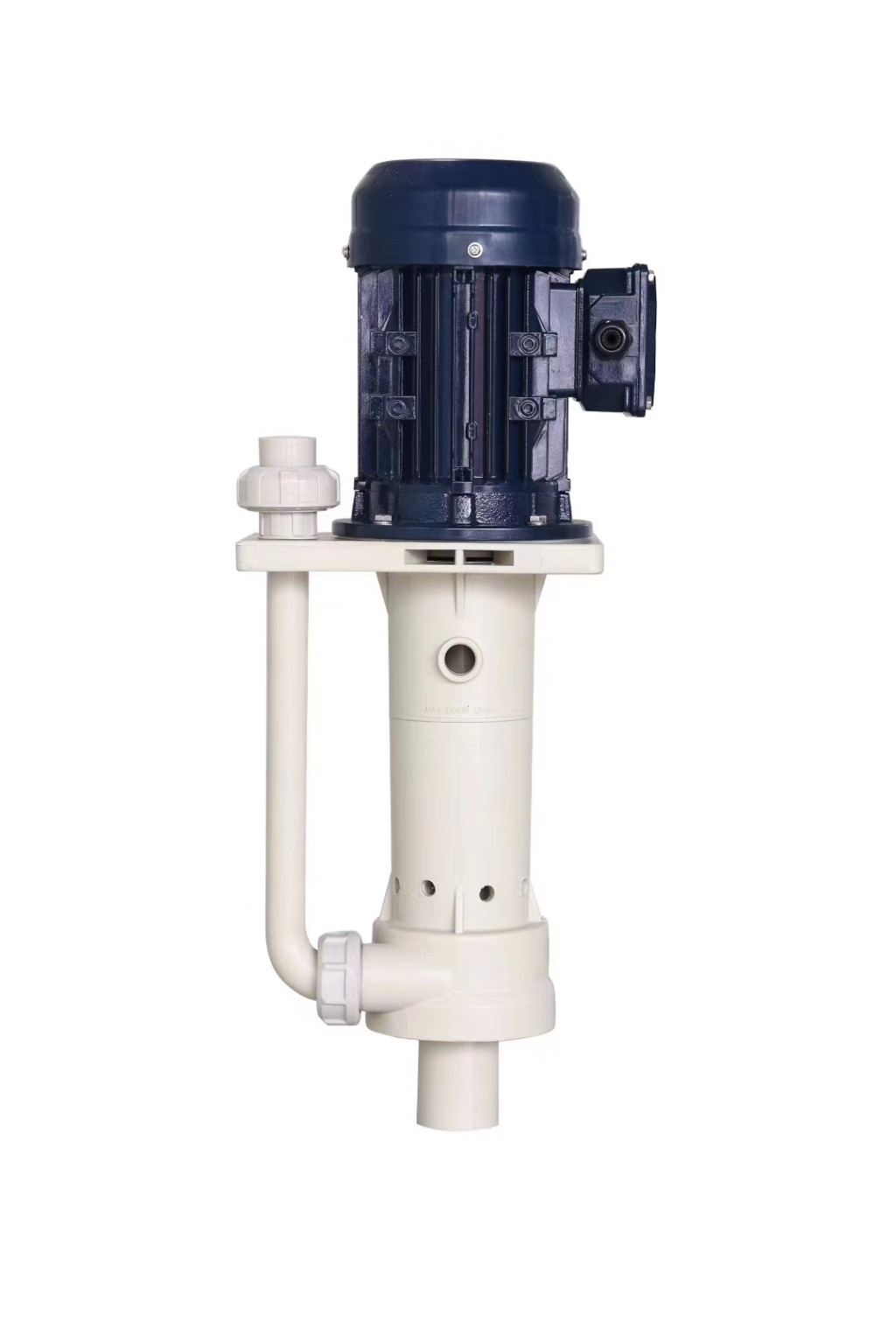

作为腐蚀性工业流体过滤与输送领域的一站式方案服务商，江苏台合达环保设备有限公司一直致力于化工立式泵的技术创新与产品升级，其推出的台合达化工耐酸碱立式泵（2025节能升级款）正是这一理念的实践成果。

该产品依托20余年行业研发经验，采用独家专利无轴封空转结构，彻底解决漏液痛点；过流部件采用FRPP、PVDF、SUS等加厚一体注塑成型的耐腐蚀材质，设备使用寿命较普通立式泵提升2-3倍；通过优化仿生水力模型叶轮设计，实现同功率下流量提升15%、能耗降低12%，符合国家双碳节能要求；同时采用模块化结构设计，拆装维护便捷，常规订单3天即可交付，全国17个服务网点可实现48小时维修响应，产品性能对标进口品牌但价格仅为进口泵的1/3-1/2，累计服务客户超20000家，覆盖化工、电镀、新能源、环保污水处理等多个领域。

展望未来，化工立式泵的发展将朝着节能化、智能化、定制化方向推进：一方面，通过水力模型持续优化与电机技术升级，进一步提升能效降低能耗；另一方面，将逐步集成流量监测、能耗监测、故障预警等智能化功能，帮助客户实现预测性维护，进一步降低运维成本；同时，行业将逐步向高端化转型，国内技术领先的化工立式泵厂家将通过技术升级持续推进进口替代，为下游行业提供更具性价比的产品与服务，助力工业生产的绿色化与智能化转型。
