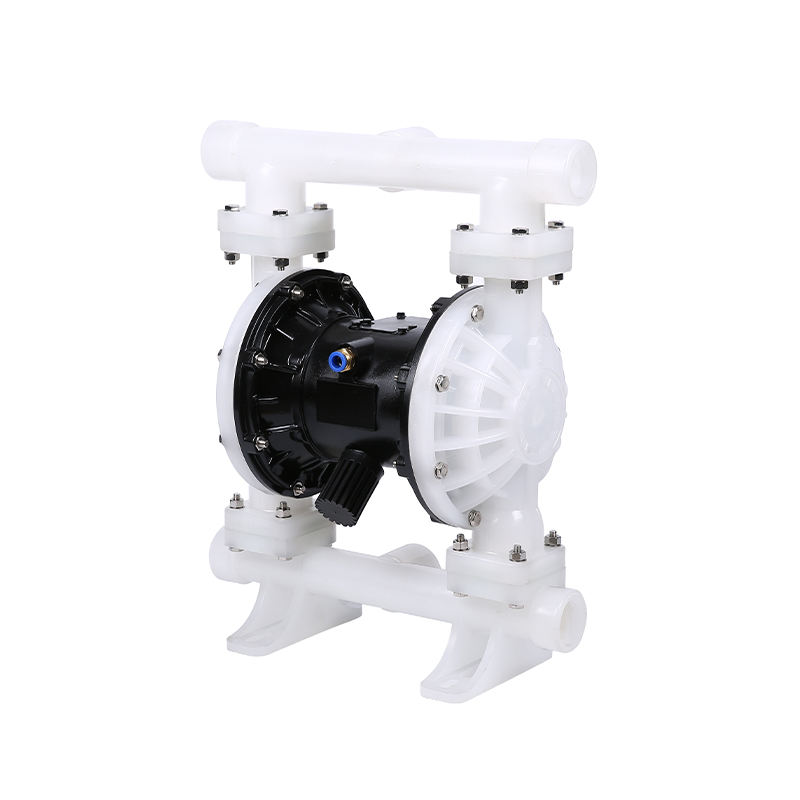

气动隔膜泵漏气故障处理

一、先区分漏气位置（快速定位）

1. 消音器持续大量排气（最常见）

现象：泵停止 / 往复动作时，消音器一直漏气、喷气

原因与处理

1. 气阀总成（配气阀）密封磨损、O 圈破损
• 处理：拆解气阀组件，检查阀芯、密封圈、阀座；更换全套 O 型圈，磨损严重直接更换气阀总成。
2. 主阀芯卡滞、结垢
• 处理：气源过滤不良导致油污杂质卡住阀芯；清洗气阀腔体，加装气源三联件（过滤 + 调压 + 油雾器）。
3. 隔膜片破裂（介质串入气室）【重点】

   介质进入气动腔，会从消音器喷出液体 + 持续漏气！

• 处理：停机泄压，拆开泵头检查隔膜；隔膜破损立即更换；同时检查球座、球阀是否被固体颗粒划伤。

2. 泵壳体接缝、法兰、螺丝处向外漏气

现象：泵外壳缝隙、中间隔板、进出口法兰漏气

1. 中间隔板密封垫老化、破损→ 更换隔板垫片，均匀对角紧固螺栓，避免单边压裂垫片。
2. 泵体螺栓松动→ 全部螺栓按扭矩对角复紧。
3. 铸造壳体沙眼、裂纹→ 轻微可补漏，裂纹严重更换泵体。

3. 进气接头、气管、调压阀漏气

现象：气源管路、快插接头漏气

• 接头螺纹生料带不足、快插密封圈老化；气管开裂。
• 处理：重新缠绕生料带，更换破损接头、气管；肥皂水检漏。

4. 泵只单向动、动作无力，消音器间歇漏气

换向阀芯密封失效、气阀内部串气，优先检修配气阀组件。

二、典型故障速查表

三、标准检修步骤（操作顺序）

1. 安全前提
   ：关闭进气气源，释放泵内全部压力，排空介质，严禁带压拆解！
2. 肥皂水喷淋所有接头、壳体缝隙，标记漏气点；
3. 漏气点在消音器：① 先观察消音器有无料液流出→有 = 隔膜损坏② 无料液→拆解气阀总成清洗、更换密封件
4. 壳体外部漏气：紧固螺栓或更换密封垫片；
5. 修复完成后：空载试机，缓慢升压，再次检漏。

四、预防措施（减少反复漏气）

1. 气源加装气源三联件，滤除水分、杂质，定期排水；
2. 介质含颗粒时进口加装过滤器，防止刺破隔膜；
3. 不要长期超额定气压运行；
4. 定期保养：每 3～6 个月检查气阀密封圈、隔膜片。

五、重要提醒

如果消音器排出物料，禁止继续使用！介质进入气动配气腔会快速腐蚀气阀，造成更大维修成本。
